2saxxx pnpタイプ、小信号用、高周波用 2sbxxx pnpタイプ、電力用、低周波用 2scxxx npnタイプ、小信号用、高周波用 2sdxxx npnタイプ、電力用、低周波用 トランジスタのピン配置 2sc1815の場合 品名が印刷されている平らな面を手前にして、 右が ベース · しかしPNPトランジスタは考え方が逆です。 NPNはPNPの特性をひっくり返したものだと思えばいいです。 「PNP トランジスタはベースから電流を引き抜くことでLEDが光る 」とおぼえて下さい。 この回路ではGPIOにVCCを掛けてもトランジスタはONしません。 GPIOを0V（正確にはVcc06V以下）にすることでトランジスタがONします。Npnとの大きな違いの1つPNPトランジスタは、NPNトランジスタでは、正電源がベースに与えられると電流がコレクタ エミッタ間を流れるのに対し、PNPトランジスタでは、負電源がベースに与えられると電荷担体はエミッタからコレクタへ流れる。 npnとpnpトランジスタは、他のさまざまな要因を考慮して、以下の比較チャートで区別されています。

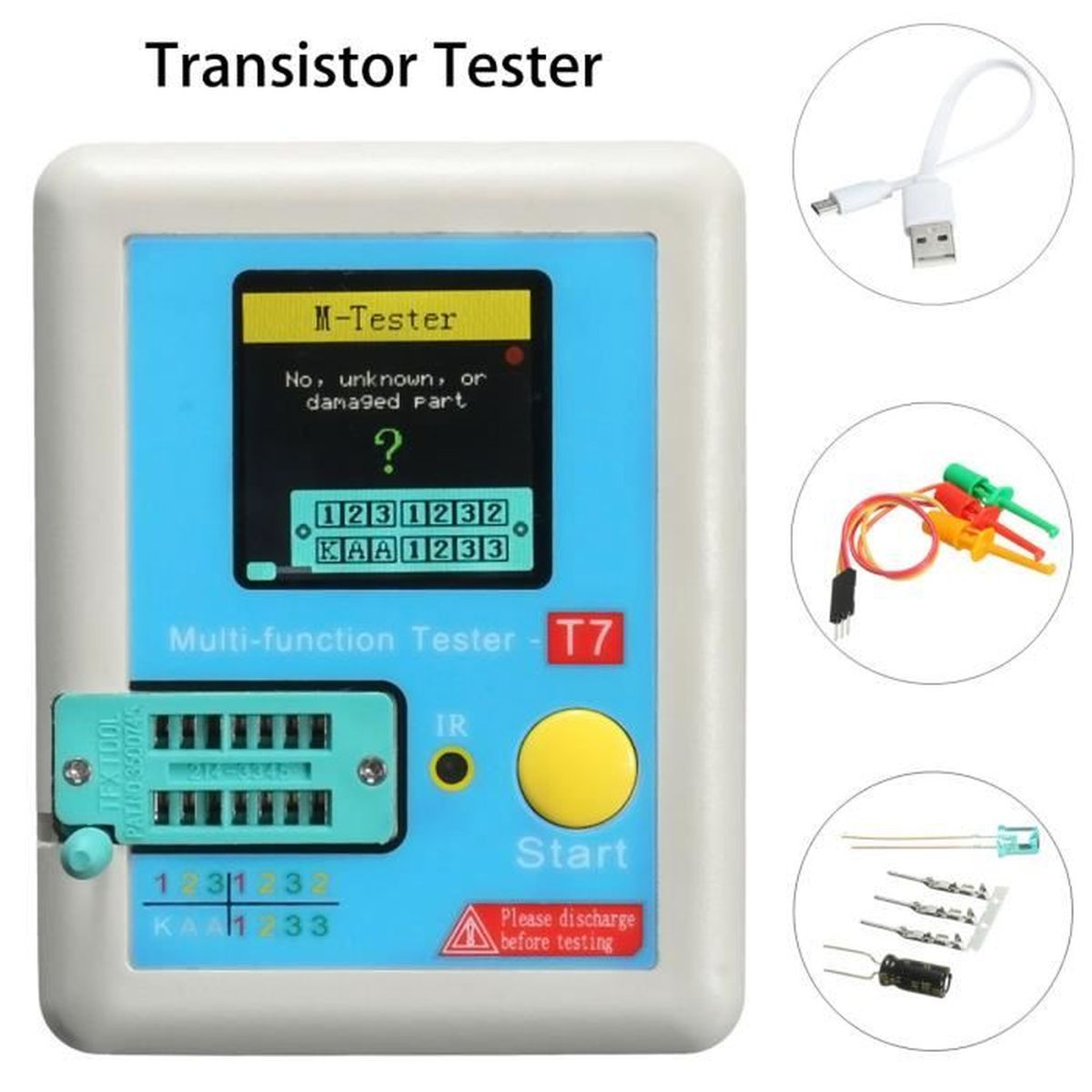

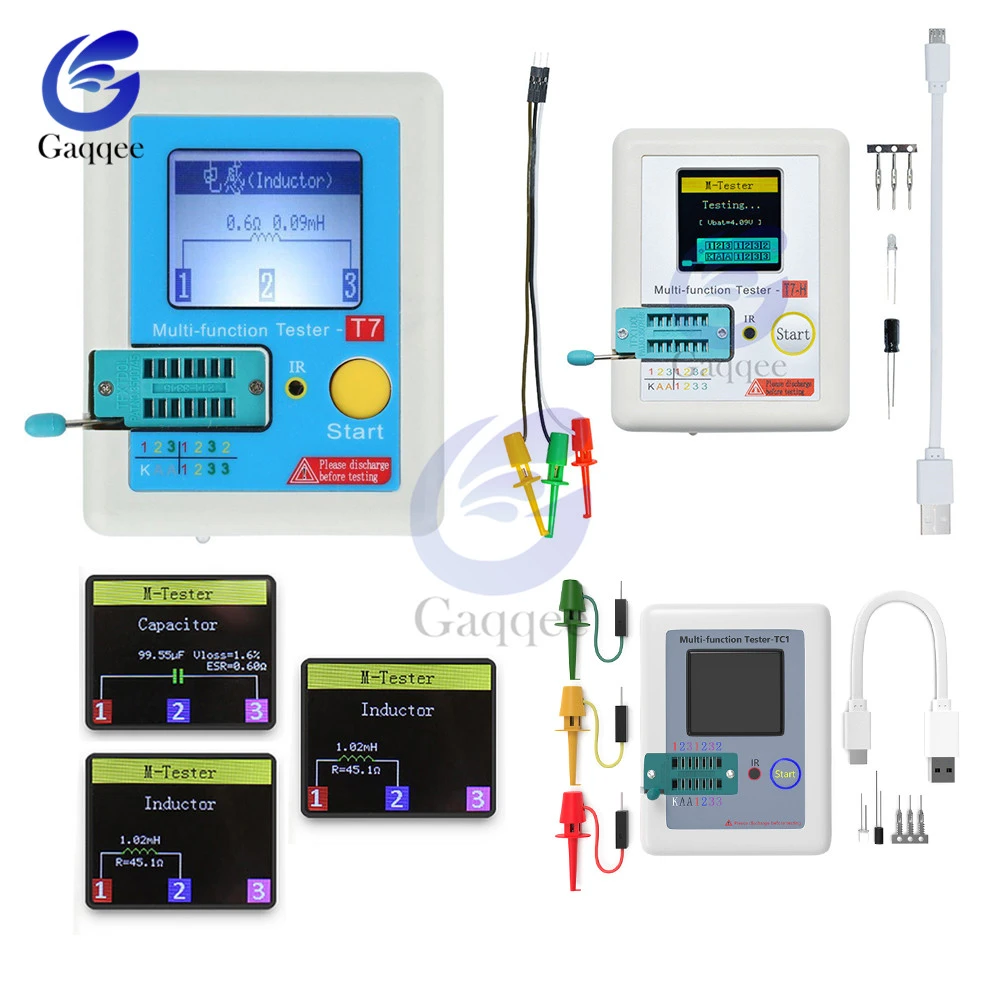

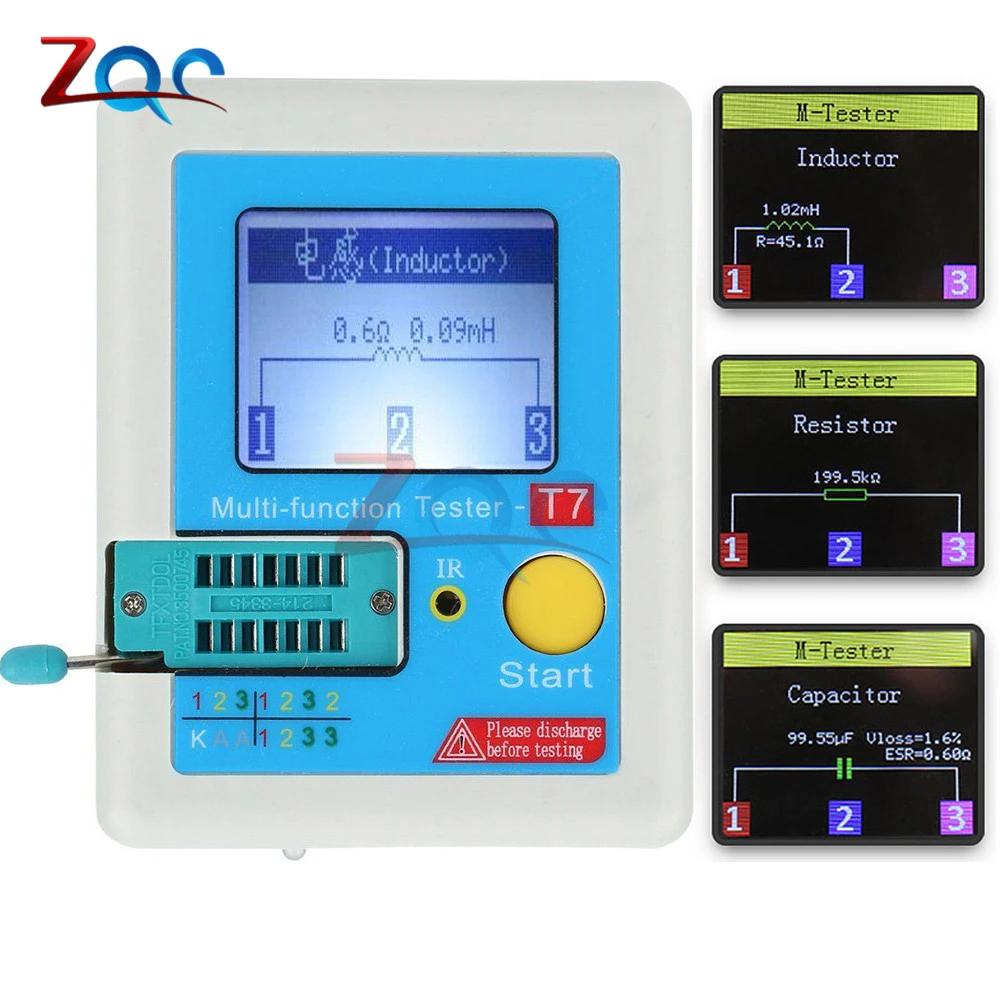

Transistor Testeur Tft Diode Triode Capacitance Meter Lcr T6 Tc1 Npn Pnp Mosfet Ebay
トランジスタ npn pnp 違い
トランジスタ npn pnp 違い- · 部品によって違います） なのでこの回路で5vを入れると、01Ω以下になってledにじゃんじゃん電流が流れるわけです。 大電流を流す時に部品が少ないのは？ 上のことから考えると、大電流を流そうとするとトランジスタでは2段、ひょっとしたら三段必要です。Npnトランジスタとpnpトランジスタは異なります。電子はホールよりも可動性が高いため、pnpはnpnほど良好ではありません。si bjtの場合、ブレークダウン電圧と非常に高い電力に関しては、pnpタイプが遅れています。bc337 / bc327のような汎用デバイスの場合、すべての意図と目的は同じですが
トランジスタのスイッチ動作の解説とスイッチ回路の設計方法 研究開発 相楽製作所
デジタルトランジスタのスイッチング動作について ①トランジスタの動作 図1 npnトランジスタを動作させるには、図1のように電圧をかけます。 この回路では、ベース(b)エミッタ(e)間は順方向電圧をかけてベース電流を注入します。 · satochann さん 11/8/2 2333 wakumaruwakuさん Q．PNP型トランジスタとNPN型トランジスタの違い A1．NPN型トランジスタは，ベースからエミッタに向けて流れ込む電流を増幅 PNP型トランジスタは，NPN型とは逆にベースから流れ出る電流を増幅 詳細は下記URLにて http//wwwbinzumenet/library/robo/e_trhtml ．P型の両端をN型で挟んだNPN型、N型の両端をP型で挟んだPNPバイポーラトランジスタ(bjt) は npn型 と pnp型 の2種類あります。n形半導体と p 形半導体を、npnの順番に接合したものがnpn型、pnpの順番に接合したものがpnp型となります。 バイポーラトランジスタには ベース(b) 、 コレクタ(c) 、 エミッタ(e) の3つの端子があります。
· トランジスタの表面をよく見ると上記のような型番が白い文字で印字されていることが分かると思います。 この型番の違いでそのトランジスタの大まかな種類を表しています。 22sとは？ まず頭の2文字の「2s」の意味は、トランジスタを表しています。 トランジスタはp型とn型の半導体がpnp又はnpnと接合されています。 2か所接合されているので、Npnトランジスタ：日本、米国などで広く用いられています。 pnpトランジスタ：欧州(eu)などで広く用いられています。 ＜地絡に対する安全性＞ npnトランジスタに対して、pnpトランジスタの方が地絡に対する安全性が高くなります。 · トランジスタの「NPN」と「PNP」の見分け方を教えてください。※回路図上の見分け方ではなく、実物を見分ける方法です。 2SASC1815↑こういう表示のみで見分ける方法です。 工業規格で、2sA、2sBはpNP型2sC、2sDという表示がつくとNPN型ですもし印刷が消えている時はベースにテスターの導通
· このため、負荷の接続の仕方が異なります。 ・NPNトランジスタ：Vと出力の間に負荷を接続 ・PNPトランジスタ：出力と0Vの間に負荷を接続 その他の相違点を下表にまとめてありますので、必要に応じてご確認願います。 （わかりやすくするために、NX5シリーズを例に上げ、リレー出力も併記しています。 ） NPN出力タイプの機種例（EXZ ）、PNP出力タイプ · トランジスタとは？ 〜npnとpnpの違い〜 vol003 マサツム トランジスタとは？ 〜npnとpnpの違い〜 vol003 5 マサツム 0235 トランジスタ（transistor） 電流を増幅させるものです。少しのトランジスタによるスイッチング 演習前の準備と注意 トランジスタ2sc1815 を上図左のようにnpn のecb にあわせて挿しこみ，モードを「hfe 」に するとトランジスタの電流増幅率が測定できます．今回使用しているトランジスタはgr(グリーン) という性能で，電流増幅率は0～400 の間です．写
差動増幅回路の小信号等価回路への書き下し2 Karamimochiの備忘録
２章 トランジスタ

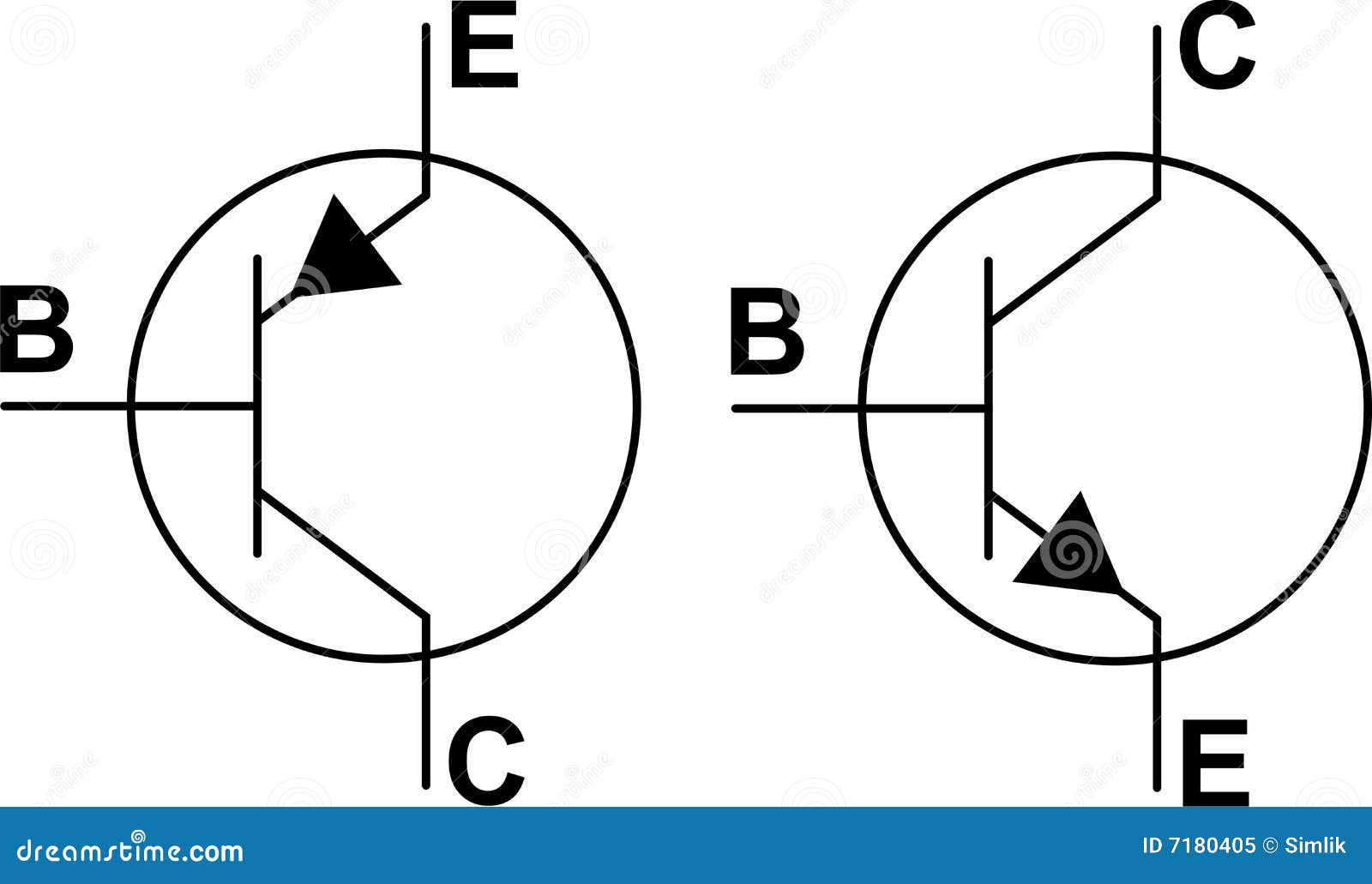

トランジスタの構造と基本特性（1）＝バイポーラトランジスタ＝ 音声付き電気技術解説講座 公益社団法人 日本電気技術者協会 p，n形半導体の構成と、pn接合のダイオードの働きと特性、pnp及びnpn接合のバイポーラトランジスタの静特性、増幅回路とNpnとpnpトランジスタの違いは何ですか？ pnpトランジスタには、n型ベースのp型コレクタとエミッタがあり、npnトランジスタには、p型ベースのn型コレクタとエミッタがあります。 pnpの大部分の電荷キャリアは正孔ですが、npnでは電子です。 バイアスをかける場合、他のタイプとは反対の電 · さて、どちらがnpn、pnpでしょうか。 正解は、左がnpnで右がpnpです。 2つの図の違いはエミッタ側にある矢印の方向ですね。 この矢印の意味について考えてみます。 トランジスタを2つのダイオードが組み合わさったものと考えると 以下のように表せます。 この黄色い矢印に注目すると、、 上のトランジスタの記号にある矢印と同じ向きだ！ 理解すれば忘れる
File Transistor Diode Npn Pnp Svg Wikimedia Commons
号 ｆｅｔ バイポーラトランジスタの組み合わせ およびこのようなｆｅｔ バイポーラトランジスタの組み合わせを備えたスイッチ Astamuse
· npnとpnpトランジスタ トランジスタは3端子エレクトロニクスで使用される半導体デバイス。内部動作と構造に基づいて、トランジスタはバイポーラ接合トランジスタ（bjt）と電界効果トランジスタ（fet）の2つのカテゴリに分類されます。と聞いても線が断線した時にNPNは危険だから、と説明されてもなんでだ～ NPN & PNPはトランジスタの型式の違いということも知っていました。 まずは、おさらいで 下にトランジスタの構造を示します。 半導体の種類でN型半導体＆P型半導体の組み合わせ方違いでNPN & PNP型に分かれます。 電流の流れ方が違いますので当然 回路も変わります。 基本は同じでベースに回答 NPNトランジスタ出力もPNPトランジスタ出力も、接続先の回路においてスイッチとして機能しますが、負荷を接続する位置が異なります。 接続先の回路において、電源の＋ (プラス)とセンサ出力間に負荷を接続する場合に用いられます。 接続する入力機器は、プラスコモンタイプになります。 接続先の回路において、センサ出力と電源－ (マイナス)間に負荷を
インバータ機器 1 基礎 音声付き電気技術解説講座 公益社団法人 日本電気技術者協会

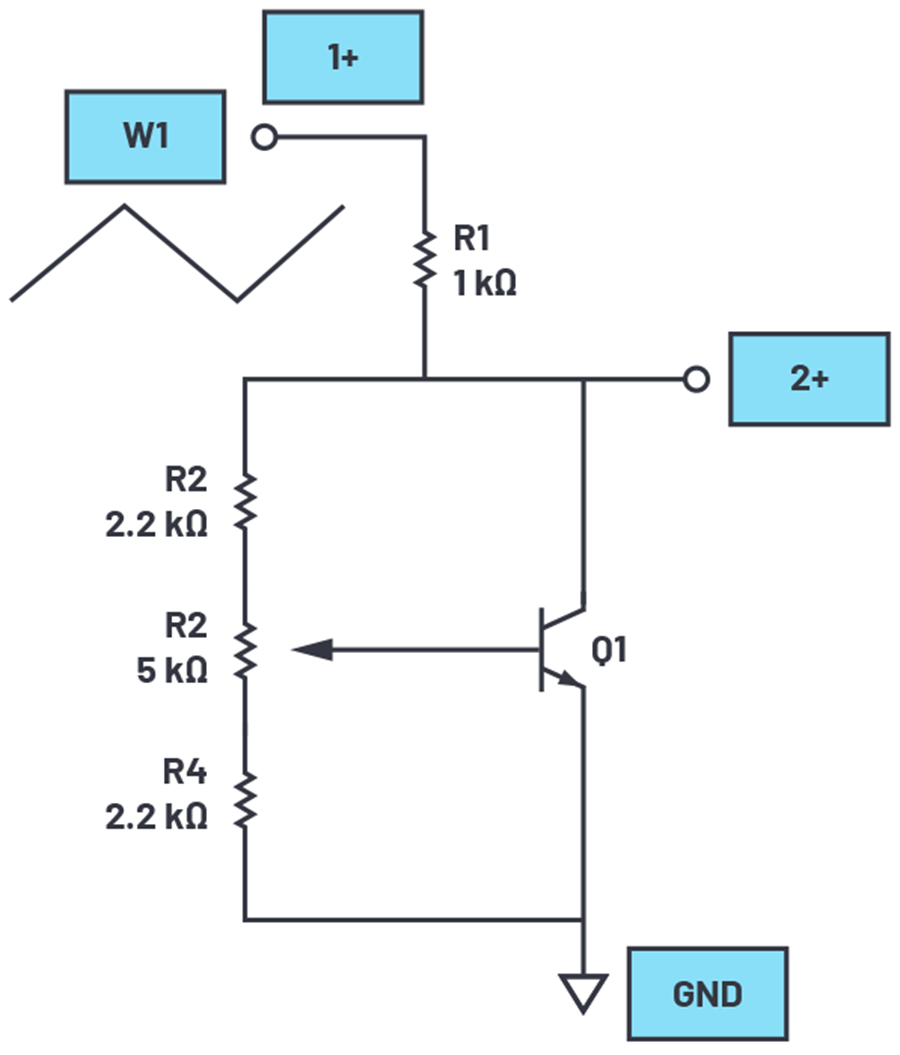

バイポーラトランジスタによる電圧源や電流源の作り方 さしあたって
· トランジスタのしくみ 簡単に仕組みも説明します。 N型 と P型 の 半導体 の性質を利用して 電流 を流します。 −（マイナス） の 電子 の特性を持つ N型 と、 ＋（プラス） の 電子 の特性を持つ P型 を結合させて、 NPN型 と PNP型 がありますが、現在の 主流 は NPN型 になっています。 エミッタ、コレクタ、ベース という3つの 端子 があって、 エミッタ からバイポーラトランジスタは半導体をnpn、 あるいはpnp と交互に半導体を接合した素 子である。概略は図1 の通りで、対応する 回路記号を図2 のようになる。回路記号で、 素子の円 は「封止されている」状態を示 すが、 は書かない場合も多い。E はエミ ッタ、B はベース、C はコレクタであるプラスコモンとマイナスコモンの違いについて解説してきましたが、もう一つ 気にしなければならないのがnpnとpnpです。センサ出力でのnpnとpnpは トランジスタ出力の違い を意味します。 それぞれ解説していきます。 npn型トランジスタ出力とは まずはnpn型
Mk 168 Transistor Testeur Diode Triode Capacite Resistance Esr Rlc Lcr Npn Pnp Mos Metre Transistor Metre Aliexpress
能動領域バイポーラトランジスタの等価回路
トランジスタには、N型半導体とP型半導体をサンドイッチ構造にした バイポーラトランジスタ があります。 このバイポーラトランジスタには NPNトランジスタ と PNPトランジスタ があります。 NPNトランジスタの場合、 サンドイッチ構造の真ん中のP型半導体がベース (B)であり、このベースをN型半導体であるコレクタ とエミッタ (E)で挟んでいる構造となっていますNPN型トランジスタとPNP型トランジスタの違い 光電センサや近接センサなどのセンサは、検出時に電気の流れをオン/オフする半導体素子であるトランジスタ（バイポーラトランジスタ）がスイッチとして機能します。 そのため、光電スイッチや近接スイッチと呼ばれることもあります。 トランジスタは、シリコンなどの半導体に不純物として微量のホウ素を加えた · バイポーラトランジスタにはpnpとnpn、mosfetにはp型とn型が有ります。 図1 バイポーラトランジスタとmosfetの回路図 これらの違いは以下のとおりです。 1．制御方式の違い バイポーラトランジスタはベース電流制御、mosfetは電圧制御です。 2．入力インピーダンスの違い バイポーラトランジスタ
初級編 Npnとは Pnpとは 入力ユニット選定のキホン 覚えておきたい４つの事 テクニカルシーケンス Com
Mosfetとは 半導体製品 新電元工業株式会社 Shindengen
